Портативная телестудия для работы с потоковыми IP телекамерами, умещающаяся в компактный чемодан.

Устройство позволяет проводить выездные съёмки с быстрым развертыванием оборудования, при необходимости задействуя удаленных режиссера и оператора.





Подключение к сети

  • Электропитание
    ПТС питается от сети 220 В, потребляет до 60 Вт. В полевых условиях может работать от автомобильного инвертера.
  • Интернет
    Подключение к Интернет необходимо, если требуется вести трансляцию, выгружать данные на сервер или управлять ПТС удаленно. Также ПТС может работать с внешними потоками как из локальной сети, к которой подключается, так и с потоками из других сетей через VPN.

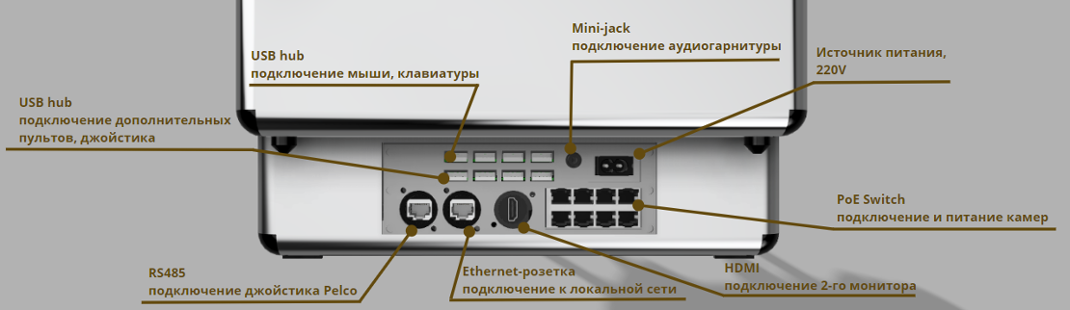

Подключение и питание камер

ПТС имеет встроенный маршрутизатор, образующий локальную сеть, к которой можно подключиться через коммутатор на задней панели. Порты коммутатора отдают питание PoE, что позволяет включать совместимые сетевые устройства без дополнительного электропитания. Если камеры или кодеры не поддерживают стандарт PoE, их можно подключить через адаптер. В этот же коммутатор можно подключить компьютер или другое необходимое сетевое оборудование.
Устройства в локальной сети ПТС закрыты от доступа снаружи. Для контролируемого доступа поддерживается работа в сети VPN.


Подключение второго монитора

С помощью разъема HDMI вы можете подключить второй монитор к переносной телевизионной студии.

На одном мониторе вы можете видеть все подключенные камеры, а на втором - выводить именно ту, которая ведет запись в настоящий момент.

На второй монитор можно вывести любое изображение:

  • Программный выход (PGM) для демонстрации готовой видеопрограммы на месте съемки или для передачи изображения удаленному режиссеру (ссылка на "удаленное управление")
  • Окно видеомикшера OBS для настроек сцен (понадобятся клавиатура и мышь)
  • Окно телесуфлёра


Подключение дополнительных пультов

Нижние USB-разъемы могут быть использованы для подключения дополнительных пультов управления, что позволит расширить возможности студии.

Установка и выбор пресетов

На пульте расположены пресеты, которые позволяют быстро переключаться между разными настройками. Это помогает оператору быстро настроить камеры для разных условий съемки.

Управление видеомикшером

Функции видеомикшера в ПТС выполняет программа OBS Studio. Отличие OBS от классических видеомикшеров и программного микшера VMix заключается в том, что OBS работает со сценами, а не с источниками. Каждая сцена может содержать как один источник, так и компоновку разных источников и элементов оформления. В остальном управление микшером схоже с любым другим видеомикшером.

Управление камерами

Камерами можно управлять при помощи внешних джойстиков, а также при помощи пульта пресетов: мини-клавиатура позволяет записать и вызвать одним нажатием до десяти позиций для каждой камеры.
Активная камера выбирается кнопками F1-F4.

В индивидуальном порядке в зависимости от модели используемых камер на регуляторы можно вынести настройки экспозиции и цветового баланса.

С помощью разъема RS485 появляется возможность подключать джойстик Pelco.

Pelco представляет собой устройство, специально разработанное для управления PTZ камерами.

Основные функции джойстика:

  • Позволяет оператору контролировать движение камеры по горизонтали (поворот), вертикали (наклон), управлять приближением (увеличением)
  • Оператор может плавно контролировать скорость и направление движения камеры
  • Позволяет использовать пресеты

Подключение мыши и клавиатуры

Верхние USB-разъемы могут быть использованы для подключения мыши и клавиатуры, что позволит быстро управлять различными настройками.

Подключение источников звука

Для ввода звука используется разъем Mini-jack. Подключение наушников, микрофона, позволит оператору контролировать звук и настраивать его.
